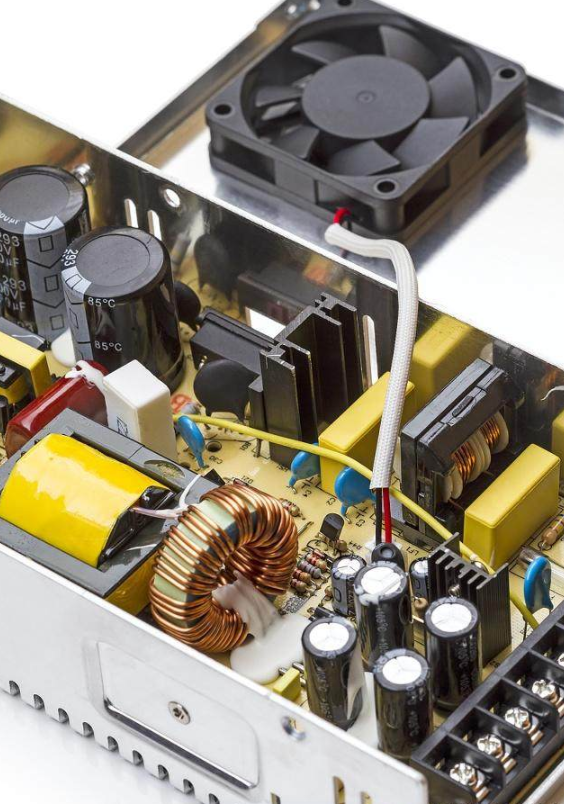

開關電源常用元器件類型以及主要功能
一、電阻
1、取樣電阻：構成輸出電壓的取樣電路，將取樣電壓送至反饋電路用來穩定電壓輸出；
2、均壓電阻：在開關電源的對稱直流輸入電路當中起到均壓作用，有時候也稱為平衡電阻；
3、分壓電阻：構成電阻分壓器；
4、泄放電阻：斷電時候可以將電容儲存的電荷泄放掉；
5、限流電阻：起到限流保護作用，如用作穩壓管、光電耦合器以及輸入濾波電容的限流電阻；
6、電流檢測電阻：與過流保護電路配套使用，用于限制開關電源的輸出電流極限；
7、分流電阻：給電流提供旁路；
8、負載電阻：開關電源的負載電阻，這個電阻包含等效負載電阻；
9、最小負載電阻：為維持開關電源正常工作所需要的最小負載電阻，可避免因負載開路而導致輸出電壓升高；
10、假負載：在測試開關電源性能指標時候臨時接的負載，例如水泥電阻等；
11、濾波電阻：用作LC型濾波、RC濾波、π型濾波中的濾波電阻；
12、偏置電阻：給開關電源的控制端提供偏壓，或者用來穩定晶體管的工作點；
13、保護電阻：常用于RC型吸收回路或VD、R、C型鉗位保護電路當中；
14、頻率補償電阻：例如構成誤差放大器的RC型頻率補償網絡；
15、阻尼電阻：防止電路中出現諧振；
16、壓敏電阻：根據電壓范圍分為不同檔位，對過電壓脈沖響應速度快，耐沖擊電流的能力很強，漏電流小、電阻溫度系數小、價格低廉。可構成過電壓保護電路、防雷擊保護電路、消除火花電路、浪涌電壓吸收回路等。
二、電容
1、濾波電容：構成輸入濾波器、輸出濾波器等；
2、耦合電容：也稱為隔直電容，作用是隔斷直流信號，只讓交流信號通過；
3、退耦電容：對于電源的退耦電容，可防止產生自激振蕩；
4、軟啟動電容：構成軟啟動電容，在軟啟動過程當中使輸出電壓和輸出電流緩慢的建立起來；
5、補償電容：構成RC型、CL型振蕩器；
6、微分電容：構成微分電路，獲得尖脈沖；
7、自舉電容：用于提升輸入級的電源電壓，也可以構成電壓前反饋電路；
8、延時電容：與電阻構成RC型延時電路；
9、儲能電容：例如極性反轉型DC-DC變換器中的泵電容；
10、移相電容：構成移相電路；
11、倍壓電容：與二極管構成倍壓整流電路；
12、消噪電容：用于濾波電容的噪聲干擾；
13、中和電容：消除放大器的自激振蕩；
14、抑制干擾的電容：在EMI濾波器中，可分別濾除串模干擾和共模干擾；
15、安全電容：X電容和Y電容；
16、X電容：濾除串模干擾，用于EMI濾波器中；
17、Y電容：濾除由一次繞組、二次繞組耦合電容器產生的共模干擾，可為從一次側耦合到二次側的干擾電流提供回流路徑，防止該電流通過二次側耦合到大地；
三、電感
1、濾波電感：構成LC型濾波器；
2、儲能電感：常用于降壓式或者升壓式DC-DC變換器電路當中；
3、振蕩電感：構成LC型振蕩器；
4、共模電感：也稱為共模扼流圈，常用于EMI濾波器，一般串聯在開關電源的輸入電路中；
5、頻率補償電感：構成LC、LCR型頻率補償網絡；
四、變壓器
1、工頻變壓器：對交流電源進行變壓于隔離，再經過整流濾波后給DC-DC變換器供電；
2、高頻變壓器：對高頻電源進行儲能、變壓、隔離，適用于無工頻變壓器的開關電源；
五、二極管
1、續流二極管：常用于降壓式DC-DC變換器中；若在繼電器、電機等的繞組兩端并聯二極管，即可為反電動勢提供泄放回路，避免損壞驅動管；
2、整流二極管：對交流進行整流變成脈動電壓，有低頻整流和高頻整流；
3、鉗位二極管：構成VD、R、C型鉗位電路，吸收尖峰電壓，對MOSFET功率管器保護作用吧；
4、阻塞二極管：鉗位保護電路中的二極管，稱作阻塞二極管；
5、保護二極管：用于半波整流電路當中，在負半周時候給交流提供回路；
6、隔離二極管：可實現信號隔離；
7、抗飽和二極管：將二極管串聯在功率開關管得基極上，可降低頻率開關的飽和深度，提高開關速度；
8、快恢復二極管：快恢復二極管反向恢復時間一般為幾百納秒，正向壓降為0.6到1V，正向電流為幾至幾千安，反向峰值電壓可達幾百至幾千伏，可用作開關電源的輸出整流管、一次側鉗位保護電路的阻塞二極管；
9、超快恢復二極管：超快恢復二極管則是在快恢復二極管基礎上發展而成的，其反向恢復電荷進一步減小，反向恢復時間低至幾十納秒，可用作輸出整流管、阻塞二極管、反饋電路中的整流管；
10、肖特基二極管：屬于低壓、低功耗、大電流、超高速半導體功率器件，反向恢復時間可低至幾納秒，正向?qū)▔航禐?.4V左右，整流電流可達幾十到幾百安，特別適合做電壓輸出電路中的整流管、續流二極管；
11、瞬變電壓抑制二極管：也稱瞬態電壓抑制器，其相應速度極快、鉗位電壓穩定，是一種新型過電壓保護器件可用來保護開關電源集成電路、MOS功率器件以及其他對電壓敏感的半導體器件；
12、雙向觸發二極管：這是二端交流器件，常于晶閘管配套使用，構成輸出過壓保護電路
六、整流橋
1、BR：將交流電壓變成脈動直流電壓，送至濾波器。整流橋可由4只整流二極管構成，亦可采用成品整流橋；
七、穩壓管
1、ZD：構成穩壓電路；接在開關電源的輸出端，用來穩定空載使的輸出電壓；由穩壓管、快恢復二極管和阻容元件一起構成一次側鉗位保護電路；構成過壓保護電路。
八、晶體管
1、TRANSISTOR：用作PWM調制器的功率開關管；構成恒壓/恒流輸出式開關電源的電壓控制環和電流控制環；構成開關穩壓器的通/斷控制、欠壓保護、過流保護、過壓保護等電路；
九、場效應管
1、MOSFET：用作PWM調制器或開關穩壓控制器的功率開關管；
十、絕緣柵-雙極性晶體管
1、IGBT：用作PWM調制器的功率開關管；
十一、運算放大器
1、通用運算放大器：構成外部誤差放大器、電壓控制環和電流控制環等。
十二、磁珠
1、管狀、片狀磁珠及磁珠陣列：能抑制開關噪聲和尖峰干擾。
