信號系統中使用的繼電器

繼電器是一種電氣開關，它使用電磁力來控制一個或多個電氣電路的操作。繼電器通常由電磁鐵、觸點和彈簧等部件組成。當電磁鐵被激活時，它會產生磁場，吸引或釋放觸點，從而打開或關閉電路。

繼電器的分類

繼電器分為直流繼電器和交流繼電器。

直流繼電器，是由直流電源供電的，它按所通電流的極性，可分為無極、偏極和有極繼電器。直流繼電器都是電磁繼電器，利用線圈通電產生的磁場吸引銜鐵，帶動接點系統的通斷或轉換。

交流繼電器，是由交流電源供電的，它按動作原理，有電磁繼電器，也有感應繼電器。電磁繼電器與直流繼電器類似，只是線圈中加了消磁片或消磁環來防止振蕩。感應繼電器是利用線圈產生的交變磁場與另一交變磁場在翼板中所感應的電流相互作用產生電磁力，使翼板轉動而動作。

繼電器在鐵路中的應用

鐵路信號系統中繼電器也被廣泛使用，主要類型有:直流無極繼電器、偏極繼電器、極性保持繼電器等。

直流無極繼電器是一種直流電磁繼電器，它的線圈不分正負極，可以接任意極性的直流電源。

偏極繼電器是一種直流有極繼電器，它的線圈分正負極，只能接一定極性的直流電源。當給線圈通以正向電流時，前接點與中接點閉合；當給線圈通以反向電流時，后接點與中接點閉合；當線圈無電時，繼電器不動作。

極性保持繼電器是一種特殊的偏極繼電器，具有極性和保持功能。極性保持繼電器在通電時，根據線圈的極性將觸點吸合，釋放電源后觸點會保持原來的狀態。

交流繼電器：由交流電源供電的繼電器，它按動作原理，有電磁繼電器，也有感應繼電器。如信號機燈絲轉換繼電器、FD型電動發碼器、JRJC型二元二位繼電器、整流式繼電器等。

整流繼電器：是在無極繼電器基礎上制成的，在線圈輸入之前加上整流穩壓裝置，使得交流變成直流，最后通入線圈。信號機上的DJ（燈絲繼電器）使用的就是整流繼電器。

二元二位繼電器：是一種利用交變磁場與另一交變磁場在繼電器可動部分的翼板中產生渦流的相互作用而動作的感應繼電器。25HZ相敏軌道電路的GJ（軌道繼電器）使用的就是二元二位繼電器。

時間繼電器：當加上或除去輸入信號時，輸出部分需延時或限時到規定的時間才閉合或斷開其被控線路的繼電器。道岔的啟動電路中使用了時間繼電器。

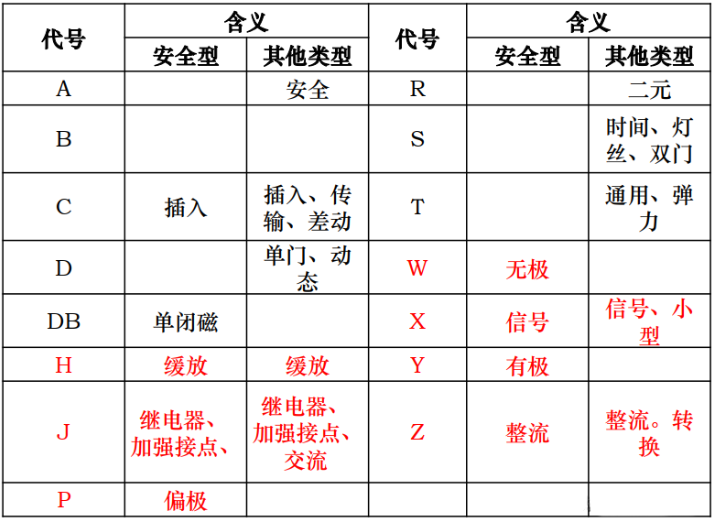

繼電器命名規則

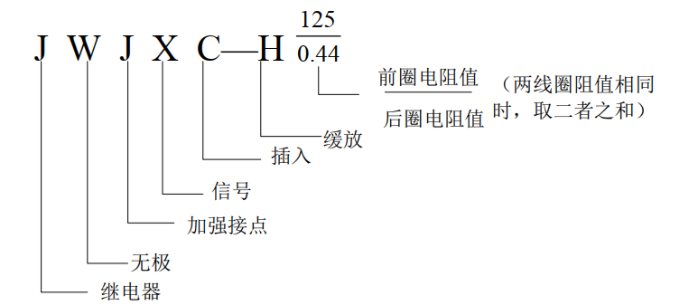

例如：JWXC-1700

J：繼電器

W：無極

X：信號

C：插入

1700就是線圈的阻值，當線圈通入直流電時，流過線圈的電流I = 電壓/線圈電阻。

無極繼電器常用型號：JWXC-1700

偏極繼電器常用型號：JPXC-1000

極性保持繼電器常用型號：JYXC-660，JYJXC-135/220

整流繼電器常用型號：JZXC-480，JZXC-H18

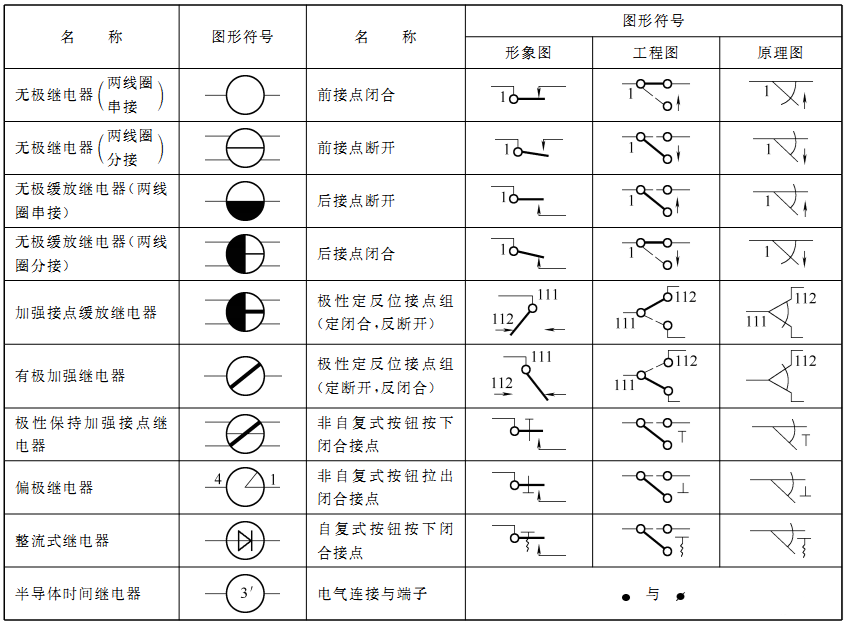

鐵路信號繼電器的圖形符號

鐵路信號系統使用繼電器的原因

可靠性：繼電器是一種可靠的開關裝置，能夠在較惡劣的環境條件下穩定工作。在鐵路信號系統中，信號機、道岔和軌道電路等關鍵部件需要高度可靠的開關控制，因此繼電器是理想的選擇。

高精度：繼電器的操作精度很高，可以準確地控制開關狀態。在鐵路信號系統中，精確的開關控制對于確保列車行駛的安全和正常非常重要。

安全性：繼電器可以承受較高的電壓和電流，能夠在短時間內完成開關操作。在鐵路信號系統中，由于信號控制涉及到列車行駛的安全，因此需要繼電器具有高度的安全性和快速的響應速度。

靈活性：繼電器可以根據實際需要進行組合和配置，以滿足不同的信號控制需求。在鐵路信號系統中，不同的列車運行方式和站線特點需要不同的信號控制配置，繼電器的靈活性可以很好地滿足這些需求。
