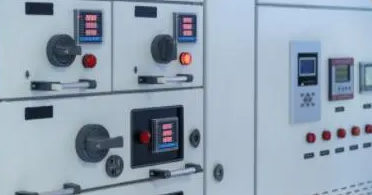

低壓開關柜的結構和工作原理
低壓開關柜是一種用于控制、保護和分配低壓電力系統的設備，它廣泛應用于工業、商業和住宅領域。低壓開關柜的結構和工作原理如下：
低壓開關柜的結構：低壓開關柜由柜體、進出線部分、斷路器部分、母線部分、繼電器保護部分、儀表部分和輔助設備部分組成。
柜體一般采用鋼板焊接或組合式結構，具有良好的機械強度和防護等級。進出線部分是連接外部電源或負載的接線端子，可以根據需要設置不同的接線方式。斷路器部分是安裝在柜體內的各種類型的斷路器，如空氣斷路器、模塑斷路器、負荷開關等，用于切斷或接通電路，以及實現過載、短路和欠壓等故障的保護。
母線部分是連接各個斷路器的導電部件，一般采用銅排或鋁排制成，可以承受較大的電流和短路電流。繼電器保護部分是安裝在柜體內的各種類型的繼電器，如過電流繼電器、過電壓繼電器、欠壓繼電器等，用于監測電力系統的運行狀態，以及實現選擇性保護和信號報警。
儀表部分是安裝在柜體內的各種類型的儀表，如電流表、電壓表、功率表、功率因數表等，用于顯示電力系統的運行參數，以及實現測量和控制。輔助設備部分是安裝在柜體內的各種類型的輔助設備，如照明燈、風扇、加熱器、接觸器、繼電器等，用于提供柜體內部的照明、通風、加溫等功能，以及實現輔助控制和信號轉換。
低壓開關柜的工作原理：泰昂能源低壓開關柜的工作原理是根據外部控制信號或手動操作，通過斷路器或負荷開關切斷或接通進出線部分與母線部分之間的連接，從而實現對負載的控制和保護。
同時，通過繼電器保護部分監測母線或負載的運行狀態，并根據設定值進行比較判斷，當發生異常情況時，通過斷路器或負荷開關切斷故障回路，并發出報警信號。此外，通過儀表部分顯示母線或負載的運行參數，并根據需要進行測量和控制。
最后，通過輔助設備部分提供柜體內部的照明、通風、加溫等功能，并實現輔助控制和信號轉換。
低壓開關柜是一種高效、安全、可靠的低壓配電設備，它能夠滿足不同場合和不同用戶的需求，是現代化工業生產和生活中不可缺少的一種設備。
