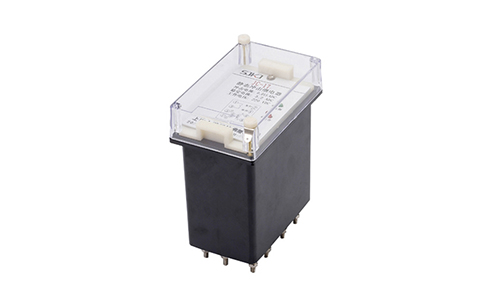

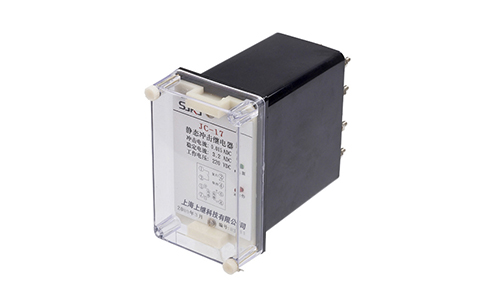

JC-17沖擊繼電器

JC-17沖擊繼電器用于電力系統直流操作的繼電保護及控制回路中，作為集中信號的主要元件。

主要特點：

產品具有手動復歸與延時自動復歸兩種復歸方式。

在預告延時時間內，動作電流為一個長信號與短信號重疊時，只要長信號不返回，產品應可靠動作。

產品內附有延時預告信號的延時時間元件，可省去外部的兩只時間繼電器。

音響報警時，除手動復歸音響外，產品可經定時回路自動解除音響。

產品對白熾燈光字牌燈絲冷熱態電阻的變化，電源紋波以及觸點抖動的影響均能有較強的抑制能力，保證產品正確動作。

產品適用于不同的中央信號接線方式，不論產品接于電源的正端或負端，均無需設置跨線。

產品具有很小的功耗，因此不需要外附電阻。

技術數據：

額定參數  a.輔助激勵量額定值：DC220、110、48；輸入激勵量標稱值：DC100mA、15mA。

動作電流：產品的動作電流不大于輸入激勵量標稱值的80%。

最大長期穩定電流：2A（100mA規格），0.45A（15mA規格）。

預告延時時間調節范圍：1~10s范圍內連續可調，在任一點一致性不大于10%。

報警定時時間調節范圍：0.5~5s范圍內連續可調，在任一點一致性不大于10%。

在預告延時時間內，當動作電流為一個長信號與短信號重疊時，只要長信號不返回，產品應可靠動作。

功率消耗

動作電流回路功耗：產品在最大沖擊電流路數時的功耗不大于2.5W；

直流電壓回路功耗：產品在額定電壓時的功率消耗不大于2.5W。

觸點性能：在電壓不超過250V,電流不超過2A，時間常數為5±0.75ms的直流有感負荷回路中，產品輸出觸點的斷開容量為30W。

在電壓不超過250V，電流不大于2A的交流電路（cosψ0.4±0.1）中，觸點的斷開容量為150VA。

輸出觸點電路在上述負荷條件下，裝置應可靠動作及返回5*10³次。

介質強度：耐受2kv、50Hz、歷時1min交流試驗電壓無擊穿或閃絡現象；耐受5kv沖擊電壓無絕緣損壞現象。
