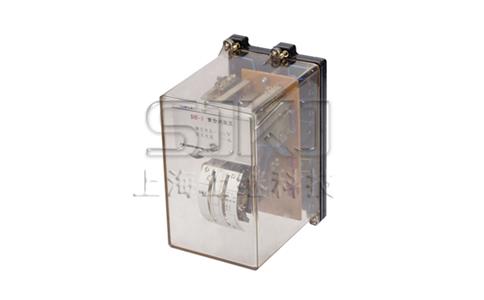

DH-3型一次重合閘裝置

DH-3型一次重合閘裝置用于輸電線路上實現三相一次重合閘的接線中，作為其中的主要組成部分。

結構

本裝置采用JK-3型殼體，具有透明有機玻璃殼罩，從外面可以清楚的觀察裝置的動作情況。裝置由一臺DS-32C/2作為時間元件，一臺DZK-228作為中間元件及一些電阻和電容元件組成。

主要技術數據

直流額定電壓: 110V、220V。

中間元件電流繞組ZJ (I) 的額定保持電流為直流0.25A;0.5A; 1A;2.5A。

在額定電壓下,電容器充電到使中間元件動作所必需的時間(裝置準備下一次動作的時間)在15~25s 范圍內(時間元件的延時終止觸點整定在0.5S 時)。

在70%額定電壓下,裝置應保證可靠動作,此時電容器充電到使中間元件動作所必需的時間允許增長到2min。

當中間元件吸合后，在電流繞組流過額定電流時，斷開電壓繞組電壓，銜鐵應保持在吸合位置。

中間元件的電流繞組ZJ( I)允許流過3 倍額定電流歷時1min。

中間元件觸點ZJ1和ZJ2 串聯后，在額定電壓下應能接通不小于8A 的電流，歷時5S。

在額定電壓下，中間元件電流繞組ZJ( I)的功耗應不大于1W。

時間元件的延時調整范圍為0.5~5s。

時間元件的線圈串聯電阻后，長期耐受110%額定電壓。

裝置的所有電路對于外殼的絕緣應耐受2kV,50Hz 交流電壓歷時1min試驗。

裝置的元件及其作用

時間元件SJ

DS-32C/2型時間繼電器，它延時調整范圍為0.5~5s,它被用來調整從裝置啟動到發出接通斷路器合閘線圈電路脈沖為止的延時。時間元件有延時滑動觸點和延時終止觸點以及兩付瞬動轉換觸點。

中間元件ZJ

DZK-228 型中間繼電器，它是裝置的出口元件,用于發出接通斷路器合閘線圈電路的脈沖。繼電器電壓繞組ZJ(V)用于中間元件的啟動，電流繞組ZJ(I)用于中間元件啟動使銜鐵繼續保持在合閘位置。

電容器C:用于保證裝置只動作一次。

充電電阻4R: 用于限制電容器的充電速度。

附加電阻5R :用于保證時間元件SJ的線圈熱穩定性。

放電電阻6R:在保護動作,但重合閘不應當動作(禁止重合閘)時,電容器經過它放電。

信號燈XD:在裝置接線中，監視裝置中充放電電阻和電容器以及中間元件電壓線圈是否正常。

附加電阻17R: 用于限制流過信號燈XD 的電流。

裝置簡單動作原理

當輸電線路在正常情況下，重合閘裝置中的電容器C 經電阻4R 已經充滿電,整個裝置準備著動作。在斷路器由于保護動作或其它原因而跳閘時,斷路器的輔助觸點啟動重合閘裝置的時間元件SJ,經過延時終止觸點SJ2 閉合,電容器C 通過SJ2 對ZJ(V)放電,ZJ(V)啟動后接通ZJ(I)回路并自保持到斷路器完成合閘。如果線路上發生的是暫時性故障,則合閘成功后,電容器自行充電,裝置重新處于準備動作狀態。如線路上存在永久性故障,此時重合閘不成功,斷路器第二次跳閘,但這一段時間遠遠小于電容器充電到使ZJ(V)啟動所必需的時間(15-25s)因而保證只動作一次。

使用與維護

在裝置使用前,應檢查殼罩和里面的元器件有無在運輸過程中發生的損壞。

時間元件的機械檢查

用手按下唧子，鐘表機構的動觸點應開始不停的動作，直到延時終止觸點閉合為止,此時瞬動動斷觸點應當斷開。當放開唧子時，動觸點應迅速的返回到原來位置,而瞬動動斷觸點可靠閉合。

時間元件的動作電壓不大于75%的額定電壓，返回電壓不小于5%的額定電壓。在額定電壓下測試動作時間應符合技術要求。

中間元件的檢查

按下銜鐵后，檢查動合觸點應閉合，動斷觸點應斷開。當銜鐵被釋放后，動合觸點應斷開，動斷觸點應閉合，觸點在工作時應保證足夠的觸點間隙和超行程

裝置準備動作的時間應在15-25s。范圍內，主要靠調整串在ZJ(V)的電位器來達到。

裝置在投運前建議應復查，充電時間15-25s,時間元件和中間元件工作的可靠性。

訂貨須知

a.裝置的型號、名稱;

b.額定電壓和額定電流;

c.訂貨數量和交貨地址。
