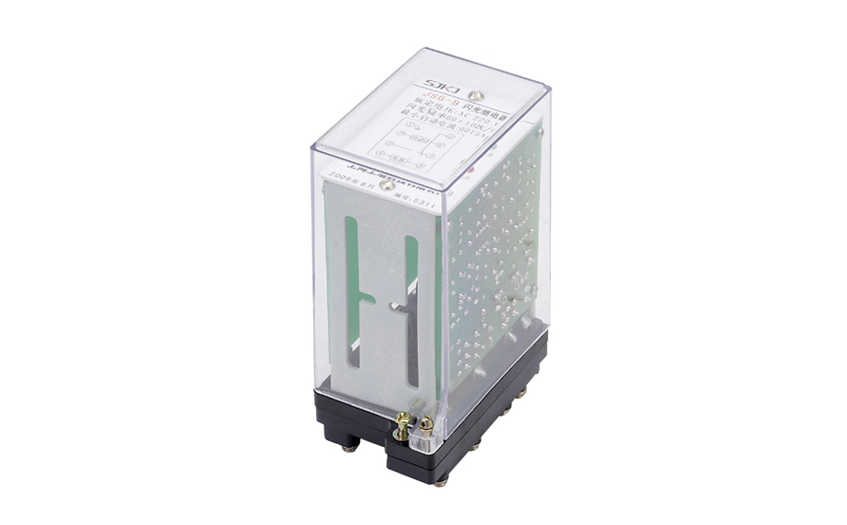

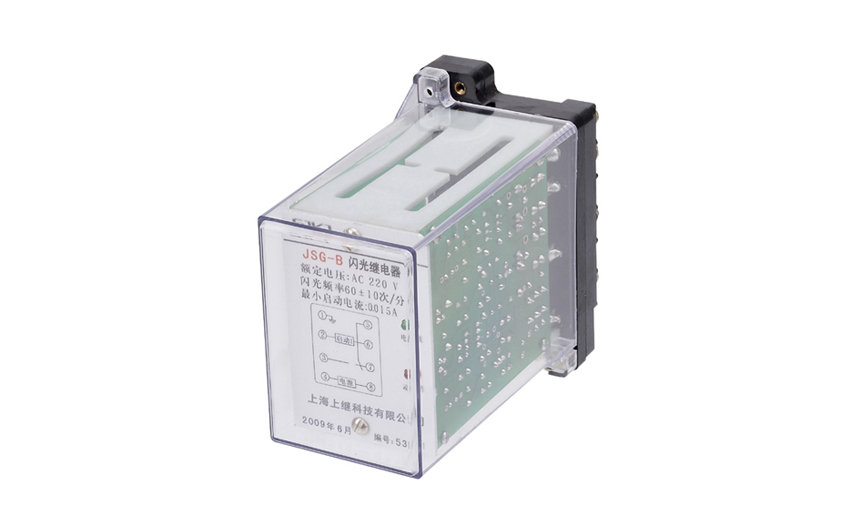

JSG-B型靜態閃光繼電器

所屬欄目：信號、閃光繼電器系列

產品特征：

JSG-B型靜態閃光繼電器用于信號回路。當啟動回路接通后動作，觸點周期性地接通和斷開,從而使受控的信號燈發出閃光。

返回列表頁下載技術文檔

產品咨詢021-57233089 聯系我們

分享到：

產品介紹資訊問答行業業績

JSG-B型靜態閃光繼電器概述

JSG-B型靜態閃光繼電器用于信號回路。當啟動回路接通后動作，觸點周期性地接通和斷開,從而使受控的信號燈發出閃光。

JSG-B型靜態閃光繼電器型號分類

1、型號命名及其含義

JSG-B型靜態閃光繼電器型號分類圖

JSG-B型靜態閃光繼電器工作原理

繼電器由取樣、延時、執行等部分組成（見圖１），裝有二只發光二極管，分別監視電源和執行狀況，繼電器處在靜態時，電源指示燈發光，當啟動信號加于啟動端時，由于執行繼電器的常閉觸點處于閉合狀態，啟動回路接通；同時取樣部分進行取樣，取樣信號經延時后，使執行繼電器工作，動作指示燈亮，執行繼電器的常閉觸點斷開，啟動回路斷開，取樣部分無輸入信號；執行部分保持一段時間后自動斷開，動作指示燈滅，執行繼電器常閉觸點閉合，啟動回路再次接通，取樣部分又有信號輸入……，如此重復上述循環，執行繼電器的觸點周期性地接通和斷開，產生閃光效果。

JSG-B型靜態閃光繼電器工作原理圖

JSG-B型靜態閃光繼電器結構特點

本繼電器采用進口集成電路等電子元器件，閃光頻率穩定，不受閃光路數的影響；既可啟動LED節能型信號燈，又可啟動常規白熾燈型信號燈；功耗小、工作可靠，啟動電流范圍寬,是目前電力系統中理想的更新?lián)Q代產品。 JSG系列閃光繼電器外引腳功能圖（見圖２）

JSG-B型靜態閃光繼電器結構特點圖
