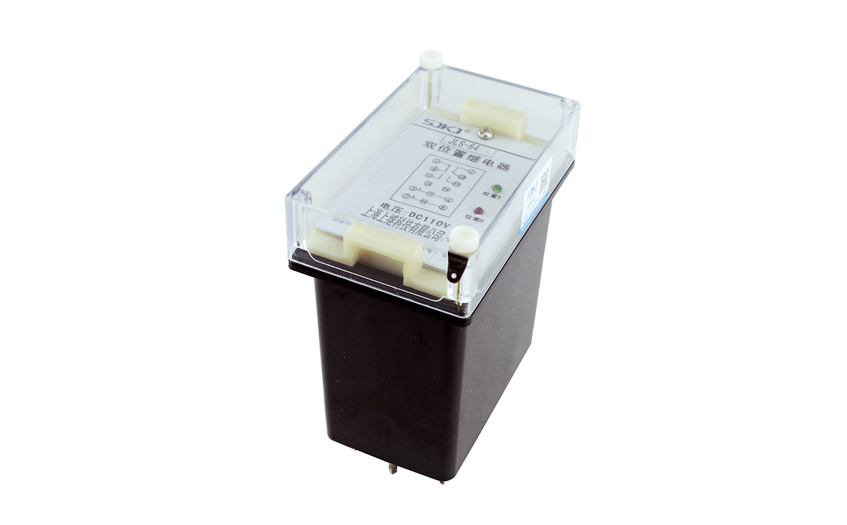

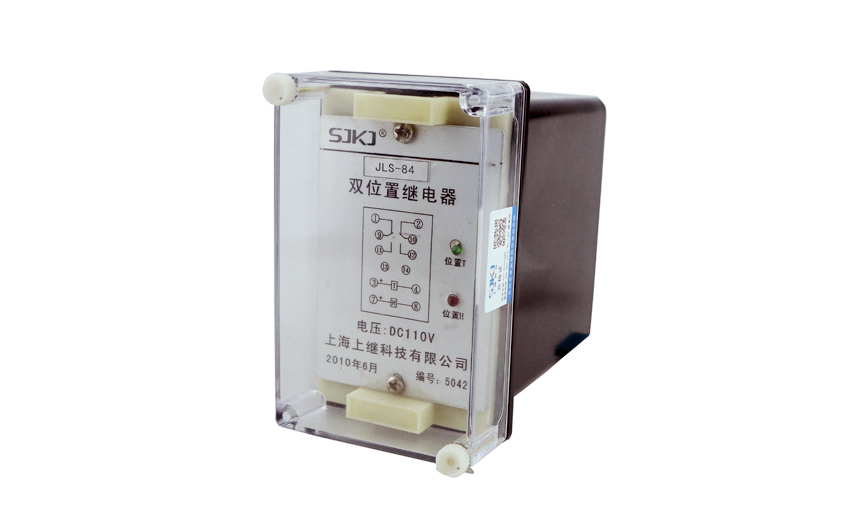

JLS-84/203靜態雙位置繼電器用于交直流操作的各種保護與白動控制系統中,作為切換閉鎖元件。
JLS-84/203靜態雙位置繼電器概述
JLS-84/203靜態雙位置繼電器用于交直流操作的各種保護與自動控制系統中,作為切換閉鎖元件。
本系列產品采用進口雙位置繼電器組成,不需要任何繁瑣的機械調整,安全可靠,并有可靠,并有分閘、合閘指示,分閘、合閘線圈由電流啟動或電壓啟動,電流啟動值從0.25A~6通用。接線時注意極性,簡化了大量的規格,這樣既方便設計安裝,又利于配套。
JLS-84/203靜態雙位置繼電器型號及命名含義
JLS-84/203靜態雙位置繼電器結構
本系列產品安裝尺寸與DLS-10B、DLS-30A型完全相同,可直接替代。DLS-40F、DLS-5系列產品由于體積龐大,在使用中不方便,可采用JLS-86系列中接點形式一致而體積小的產品替代。當繼電器線圈分別勵磁動作時, 一組觸點閉合,另一組觸點斷開,繼電器在任何情況下保持一中狀態。繼電器的可動系數由永久磁鋼保持。
JLS-84/203靜態雙位置繼電器技術參數
5.1 規格見表: 定貨時:只要注明動作電壓值
5.2 動作電壓不大于額定電壓的70%。
5.3 動作電流不大于最小額定電流的80%。
5.4 在額定情動值下,動作時間不大于30mS。
5.5 功耗不大于6W。
5.6 觸點性能
5.6.1 觸點斷開容量
繼電器在電壓不大于250V,電流不大于1A, T=5±0.75mS的直流有感負荷電流中觸點斷開容量為50W:電壓不大于250V,電流不大于250A,電流不大于5A的交流為5A。
5.6.2 觸點長期允許閉合電流為5A。
5.6.3 繼電器輸入激勵量為額定值時,觸點電路在DL478-92 ?靜態繼電保護及安全自動裝置通用技術條件?4.6.1條規定負荷下,能可靠動作及返回,其壽命次數為105。
5.7 絕緣電阻繼電器的各導電電路連在一起與外露的非帯電金屬部分及外殼之間,以及線圈電路與觸點電路之間,用開路電壓為500V的兆歐表測定,其絕緣電阻應不小于300M0。
5.8 介質強度繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間,以及線圈電路與觸點電流之間,應能承受2KV,50Hz的交流電歷時1分鐘試驗,無絕緣擊穿或閃絡現象。
5.9 重量繼電器的重量約為1Kg。
JLS-84/203靜態雙位置繼電器內部及外引接線圖(正視圖)
JLS-84/203靜態雙位置繼電器外形及開孔尺寸
JLS-81采用JK-1殼體, 見335員附圖2。
JLS-84采用CJ-1殼體, 見336頁附圖3。
JLS-86采用SJ-4殼體, 見336頁附圖4。
