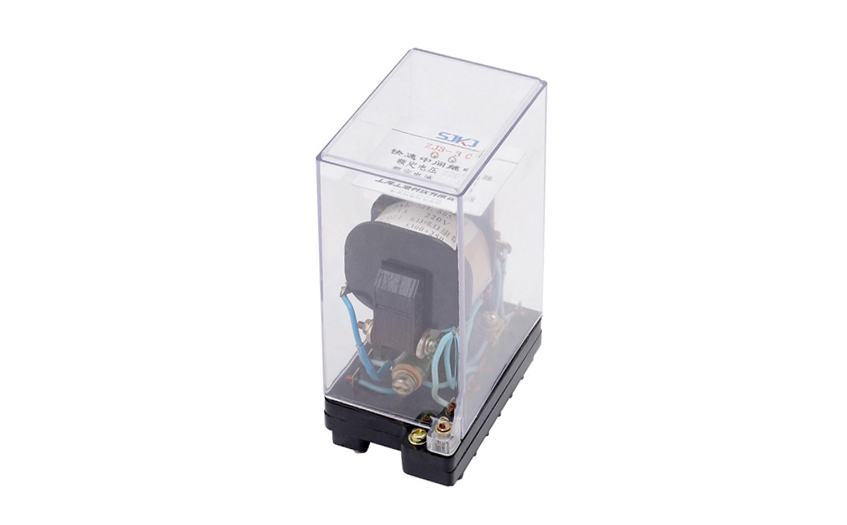

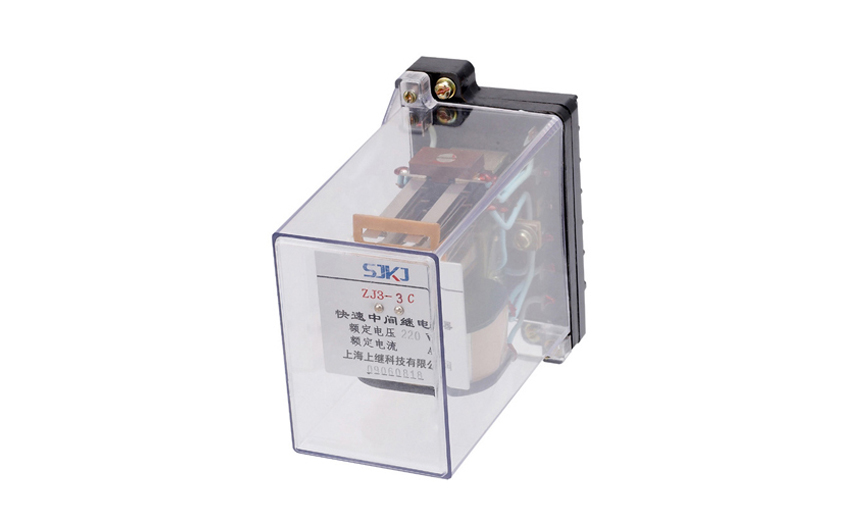

ZJ3-1C/62快速中間繼電器用于電力系統二次回路繼電保護和自動控制線路中，作為增加保護和控制觸點數量和觸點容量。
ZJ3-1C/62快速中間繼電器應用范圍
ZJ3-1C/62快速中間繼電器用于電力系統二次回路繼電保護和自動控制線路中，作為增加保護和控制觸點數量和觸點容量。
ZJ3-1C/62快速中間繼電器主要技術數據
●額定工作電壓：220V、110V、48V、24V。
●額定工作電流：0.25A、0.5A、lA、2A、4A。
●額定保持電流：0.25A、0.5A、IA、2A、4A。
●動作值：電壓型繼電器的動作電壓為50～70％的額定電壓值；電流型繼電器的動作電流不大于80％額定電流。
●保持值：電壓保持時不大于70％額定電壓；電流保持時不大于80％額定電流。
●返回值：不小于額定值的5％。
●動作時間：不大于7ms。
●功率消耗：不大于8W。
●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而 無絕緣擊穿或閃絡現象。
ZJ3-1C/62快速中間繼電器內部接線圖及外引接線圖(正視圖)
ZJ3-1C/62快速中間繼電器外形及開孔尺寸
